Балочно-шпунтовые сваи

Балочно-шпунтовые сваи
Шпунт Л5-УМ усиливается двутаврами с различным шагом и различными типоразмерами, что позволяет достигнуть величины упругого момента сопротивления сечения (W, см3 /м) до 15 тыс. и момента инерции (I, см4/м) до 945 тыс.

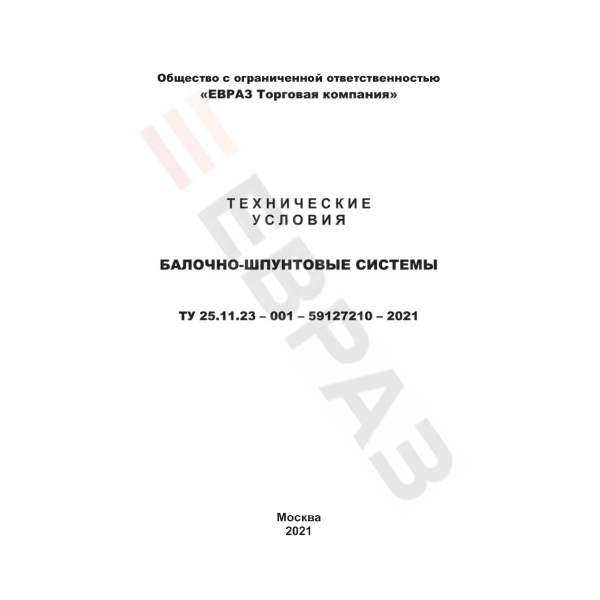

Балочно-шпунтовые сваи производятся по ТУ 25.11.23-001-59127210-2021.

Конструкция может выполняться в различных комбинированных исполнениях, с применением двутавра не на всю длину шпунтовой стенки, а только в зоне действия максимальных усилий шпунтовой стенки. Данное решение подбирается с учетом расчётов в каждом отдельном случае в соответствии с технологическими требованиями по выполнению работ.

Авторы технологии – Анна и Алексей Калинины.
Балочно-шпунтовые сваи из шпунта Л5-УМ по ТУ 2410-008-00186269-2021, усиленного двутаврами по ГОСТ Р 57837-2017, соответствуют требованиям ФЗ от 30.12.2009 «Технический регламент о безопасности зданий и сооружений» и рекомендуются для проектирования и строительства гибких подпорных стен промышленных и гражданских сооружений класса КС-3 (повышенного) и класса КС-2 (нормального) уровней ответственности по ГОСТ27751-2014 «Надёжность строительных конструкций и оснований. Основные положения».
Экспериментальное погружение балочно-шпунтовых свай производства ЕВРАЗ

Заключение АО "ЦНИИТС"

Балочно-шпунтовые сваи из шпунта Л5-УМ по ТУ 24107-008-00186269-2021, усиленного двутаврами по ГОСТ Р 57837-2017, соответствуют требованиям ФЗ от 30.12.2009 «Технический регламент о безопасности зданий и сооружений» и рекомендуются для проектирования и строительства гибких подпорных стен промышленных и гражданских сооружений класса КС-3 (повышенного) и класса КС-2 (нормального) уровней ответственности по ГОСТ27751-2014 «Надёжность строительных конструкций и оснований. Основные положения».
Экспериментальное погружение балочно-шпунтовых свай производства ЕВРАЗ

Заключение АО "ЦНИИТС"

Балочно-шпунтовые сваи из шпунта Л5-УМ по ТУ 24107-008-00186269-2021, усиленного двутаврами по ГОСТ Р 57837-2017, соответствуют требованиям ФЗ от 30.12.2009 «Технический регламент о безопасности зданий и сооружений» и рекомендуются для проектирования и строительства гибких подпорных стен промышленных и гражданских сооружений класса КС-3 (повышенного) и класса КС-2 (нормального) уровней ответственности по ГОСТ27751-2014 «Надёжность строительных конструкций и оснований. Основные положения».

Заключение АО "ЦНИИТС"

Преимущества относительно равнопрочных аналогов

Экономическая эффективность составляет порядка 30%
Общее время погружения на 40% меньше чем у равнопрочного трубошпунта (ШТС) в пересчете на 1 пог. м. шпунтовой стены
Простота изготовления конструкции
Вибрационное воздействие на 20% меньше чему у равнопрочного
трубошпунта (ШТС)
Экономическая эффективность составляет порядка 30%
Общее время погружения на 40% меньше чем у равнопрочного трубошпунта (ШТС) в пересчете на 1 пог. м. шпунтовой стены
Простота изготовления конструкции
Вибрационное воздействие на 20% меньше чему у равнопрочного
трубошпунта (ШТС)

Сортамент и технические характеристики

Технические характеристики шпунтовых свай: сортамент с шагом двутавра 1 м

Сортамент с шагом двутавра 1 м

Профиль Масса, кг/м Момент сопротивления W K Момент инерции J Геометрические характеристики
тип кг/м2 см/м3 W/m см4/м s t h B H
Л5-УМ+40Б1 284,2 3690 12,98 195250 7 11,0 396 199 826
Л5-УМ+40Б2 293,6 4075 13,88 212730 8 13,0 400 200 830
Л5-УМ+40Б3 307,7 4640 15,08 238046 9,5 16,0 406 201 836
Л5-УМ+40Б4 321,9 5210 16,19 262610 11 19,0 412 202 842
Л5-УМ+45Б1 293,8 4100 13,96 230750 8 12,0 446 199 876
Л5-УМ+45Б2 303,6 4510 14,86 250720 9 14,0 450 200 880
Л5-УМ+45Б3 318,2 5120 16,09 279650 10,5 17,0 456 201 886
Л5-УМ+45Б4 333 5730 17,21 307720 12 20,0 462 202 892
Л5-УМ+50Б1 300,1 4405 14,68 262550 8,8 12,0 492 199 922
Л5-УМ+50Б2 307,1 4724 15,38 279643 9 14,0 496 199 926
Л5-УМ+50Б3 317,3 5170 16,29 301980 10 16,0 500 200 930
Л5-УМ+50Б4 337,5 6040 17,90 344720 12 20,0 508 201 938
Л5-УМ+50Б5 361,5 7020 19,42 390920 15 24,0 516 202 946
Л5-УМ+55Б1 316,6 5235 16,54 325560 9,5 13,5 543 220 973
Л5-УМ+55Б2 325,5 5650 17,36 347980 10 15,5 547 220 977
Л5-УМ+55Б3 344,3 6480 18,82 389910 12 18,5 553 221 983
Л5-УМ+55Б4 364,9 7365 20,18 434570 14 22,0 560 222 990
Л5-УМ+60Б1 322,2 5590 17,35 369760 10 15,0 596 199 1026
Л5-УМ+60Б2 333,1 6100 18,31 398400 11 17,0 600 200 1030
Л5-УМ+60Б3 346,4 6695 19,33 430500 12,5 19,0 604 201 1034
Л5-УМ+60Б4 370,5 7775 20,99 487530 15 23,0 612 202 1042
Л5-УМ+70Б1 356,9 7580 21,24 533520 12 15,5 691 260 1121
Л5-УМ+70Б2 371,8 8355 22,47 580640 12,5 18,5 697 260 1127
Л5-УМ+70Б3 392,7 9345 23,80 635480 14,5 21,0 702 261 1132
Л5-УМ+70Б4 422,4 10745 25,44 712370 17 25,0 710 262 1140
Л5-УМ+25Ш1 271,8 3325 12,23 134650 7 11,0 244 175 674
Л5-УМ+25Ш2 281,4 3665 13,02 146500 8,5 13,5 249 176 679
Л5-УМ+25Ш3 294,9 4125 13,99 162470 10,5 17,0 256 177 686
Л5-УМ+30Ш0 275,9 3390 12,29 150060 7 10,0 290 199 720
Л5-УМ+30Ш1 284,4 3800 13,36 162050 8 12,0 294 200 724
Л5-УМ+30Ш2 296,2 4135 13,96 178360 9 15,0 300 201 730
Л5-УМ+30Ш3 310,5 4645 14,96 196840 11 18,0 306 203 736
Л5-УМ+35Ш1 292,9 4000 13,66 186030 8 11,0 334 249 764
Л5-УМ+35Ш2 307,3 4550 14,81 207600 9 14,0 340 250 770
Л5-УМ+35Ш3 326,5 5260 16,11 234390 11 17,5 347 252 777
Л5-УМ+35Ш4 345,9 5965 17,24 260250 17 25,0 710 262 1140
Л5-УМ+40Ш1 316,2 4983 15,76 241680 9,5 12,5 383 299 813
Л5-УМ+40Ш2 334,3 5710 17,08 271200 10 16,0 390 300 820
Л5-УМ+40Ш3 357 6580 18,43 304650 12 19,5 397 302 827
Л5-УМ+40Ш4 386,2 7675 19,87 345375 14,5 24,0 406 304 836
Л5-УМ+45Ш0 333,6 5765 17,28 295720 10 15,0 434 299 864
Л5-УМ+45Ш1 351,2 6485 18,47 326210 11 18,0 440 300 870
Л5-УМ+45Ш2 372,3 7310 19,63 359790 13 21,0 446 302 876
Л5-УМ+45Ш3 393,6 8140 20,68 392250 15 24,0 452 304 882
Л5-УМ+50Ш1 341,8 6210 18,17 338940 11 15,0 482 300 912
Л5-УМ+50Ш2 366 7160 19,56 379650 14,5 17,5 487 300 917
Л5-УМ+50Ш3 383,7 7909 20,61 412080 15,5 20,5 493 300 923
Л5-УМ+50Ш4 401,4 8630 21,50 443670 16,5 23,5 499 300 929
Л5-УМ+50Ш5 432,3 9855 22,80 494730 19 28,0 508 302 938
Л5-УМ+60Ш1 364,6 7550 20,71 459050 12 17,0 582 300 1012
Л5-УМ+60Ш2 398,3 8970 22,52 526450 16 20,5 589 300 1019
Л5-УМ+60Ш3 425,7 10170 23,89 583780 18 24,5 597 300 1027
Л5-УМ+60Ш4 453,2 11330 25,00 639140 20 28,5 605 300 1035
Л5-УМ+60Ш5 493 12990 26,35 715960 23 34,0 616 302 1046
Л5-УМ+70Ш1 393,6 9450 24,01 635230 13 20,0 692 300 1122
Л5-УМ+70Ш2 418 10610 25,38 697060 15 23,0 698 300 1128
Л5-УМ+70Ш3 454,5 12290 27,04 785430 18 27,5 707 300 1137
Л5-УМ+70Ш4 486,2 13710 28,20 859420 20,5 31,5 715 300 1145
Л5-УМ+70Ш5 522,5 15360 29,40 944770 23 36,5 725 300 1155
Показать все
Технические характеристики шпунтовых свай: сортамент с шагом двутавра 2 м

Сортамент с шагом двутавра 2 м

Профиль Масса, кг/м Момент сопротивления W K Момент инерции J Геометрические характеристики
тип кг/м2 см/м3 W/m см4/м s t h B H
2хЛ5-УМ+30Б1 243,6 2145 8,81 104900 5,5 8,0 298 149 728
2хЛ5-УМ+30Б2 246 2234 9,08 108940 6,5 9,0 300 150 730
2хЛ5-УМ+35Б1 248,3 2219 8,94 116849,6 6,0 9,0 346 174 776
2хЛ5-УМ+35Б2 252,4 2382 9,44 124950 7 11,0 350 175 780
2хЛ5-УМ+35Б3 257,9 2598 10,07 135570 8,5 13,5 355 176 785
2хЛ5-УМ+35Б4 264,1 2843 10,76 147610 10 16,5 361 177 791
2хЛ5-УМ+40Б1 255,9 2478 9,68 139520 7,0 11,0 396 199 826
2хЛ5-УМ+40Б2 260,6 2674 10,26 149790 8 13,0 400 200 830
2хЛ5-УМ+40Б3 267,7 2967 11,08 165020 9,5 16,0 406 201 836
2хЛ5-УМ+40Б4 274,8 3261 11,87 180150 11 19,0 412 202 842
2хЛ5-УМ+45Б1 260,7 2450 9,40 159740 8 12,0 446 199 876
2хЛ5-УМ+45Б2 265,6 2860 10,77 171550 9 14,0 450 200 880
2хЛ5-УМ+45Б3 272,9 3179 11,65 189200 10,5 17,0 456 201 886
2хЛ5-УМ+45Б4 280,3 3499 12,48 206720 12,0 20,0 462 202 892
2хЛ5-УМ+50Б1 263,9 2770 10,50 177670 8,8 12,0 492 199 922
2хЛ5-УМ+50Б2 267,4 2936 10,98 187840 9 14,0 496 199 926
2хЛ5-УМ+50Б3 272,5 3167 11,62 201460 10 16,0 500 200 930
2хЛ5-УМ+50Б4 282,6 3625 12,83 228120 12 20,0 508 201 938
2хЛ5-УМ+50Б5 294,6 4154 14,10 257950 15 24,0 516 202 946
2хЛ5-УМ+55Б1 272,1 3172 11,66 214440 9,5 13,5 543 220 973
2хЛ5-УМ+55Б2 276,6 3390 12,26 228150 10 15,5 547 220 977
2хЛ5-УМ+55Б3 286 3827 13,38 254580 12 18,5 553 221 983
2хЛ5-УМ+55Б4 296,3 4307 14,54 283310 14,0 22,0 560 222 990
2хЛ5-УМ+60Б1 274,9 3330 12,11 239830 10,0 15,0 596 199 1026
2хЛ5-УМ+60Б2 280,4 3600 12,84 257600 11 17,0 600 200 1030
2хЛ5-УМ+60Б3 287 3918 13,65 277980 12,5 19,0 604 201 1034
2хЛ5-УМ+60Б4 299,1 4194 14,02 296930 15,0 23,0 612 202 1042
2хЛ5-УМ+70Б1 292,3 4339 14,84 338130 12,0 15,0 691 260 1121
2хЛ5-УМ+70Б2 299,7 4753 15,86 367800 12,5 18,5 697 260 1127
2хЛ5-УМ+70Б3 310,2 5288 17,05 403810 14,5 21,0 702 261 1132
2хЛ5-УМ+70Б4 325 6052 18,62 454800 17 25,0 710 262 1140
2хЛ5-УМ+25Ш1 249,7 2508 10,04 107150 7 11,0 244 175 674
2хЛ5-УМ+25Ш2 254,5 2678 10,52 114060 8,5 13,5 249 176 679
2хЛ5-УМ+25Ш3 261,3 2911 11,14 123610 10,5 17,0 256 177 686
2хЛ5-УМ+30Ш0 251,8 2470 9,81 115670 7 10,0 290 199 720
2хЛ5-УМ+30Ш1 256 2629 10,27 122690 8,0 12,0 294 200 724
2хЛ5-УМ+30Ш2 261,9 2848 10,87 132440 9,0 15,0 300 201 730
2хЛ5-УМ+30Ш3 269,1 3112 11,56 143810 11 18,0 306 203 736
2хЛ5-УМ+35Ш1 260,3 2734 10,50 136390 8 11,0 334 249 764
2хЛ5-УМ+35Ш2 267,5 3018 11,28 149490 9,0 14,0 340 250 770
2хЛ5-УМ+35Ш3 277,1 3391 12,24 166300 11 17,5 347 252 777
2хЛ5-УМ+35Ш4 286,8 3766 13,13 182990 17 25,0 710 262 1140
2хЛ5-УМ+40Ш1 271,9 3172 11,67 167910 9,5 12,5 383 299 813
2хЛ5-УМ+40Ш2 281 3549 12,63 186230 10 16,0 390 300 820
2хЛ5-УМ+40Ш3 292,3 4010 13,72 207780 12 19,5 397 302 827
2хЛ5-УМ+40Ш4 306,9 4597 14,98 234730 14,5 24,0 406 304 836
2хЛ5-УМ+45Ш0 280,6 3550 12,65 202410 10,0 15,0 434 299 864
2хЛ5-УМ+45Ш1 289,4 3917 13,53 219260 11,0 18,0 440 300 870
2хЛ5-УМ+45Ш2 300 4362 14,54 241210 13 21,0 446 302 876
2хЛ5-УМ+45Ш3 310,6 4801 15,46 525490 15 24,0 452 304 882
2хЛ5-УМ+50Ш1 284,7 3733 13,11 225120 11 15,0 482 300 912
2хЛ5-УМ+50Ш2 296,8 4252 14,33 251950 14,5 17,5 487 300 917
2хЛ5-УМ+50Ш3 305,7 4647 15,20 273100 15,5 20,5 493 300 923
2хЛ5-УМ+50Ш4 314,5 5041 16,03 293960 16,5 23,5 499 300 929
2хЛ5-УМ+50Ш5 330 5712 17,31 328460 19 28,0 508 302 938
2хЛ5-УМ+60Ш1 296,1 4382 14,80 296840 12 17,0 582 300 1012
2хЛ5-УМ+60Ш2 313 5158 16,48 341680 16 20,5 589 300 1019
2хЛ5-УМ+60Ш3 326,7 5811 17,79 379830 18,0 24,5 597 300 1027
2хЛ5-УМ+60Ш4 340,4 6458 18,97 417130 20 28,5 605 300 1035
2хЛ5-УМ+60Ш5 360,3 7335 20,36 463090 23 34,0 616 302 1046
2хЛ5-УМ+70Ш1 310,6 5346 17,21 403250 13 20,0 692 300 1122
2хЛ5-УМ+70Ш2 322,8 5971 18,50 444190 15 23,0 698 300 1128
2хЛ5-УМ+70Ш3 341,1 6897 20,22 503540 18 27,5 707 300 1137
2хЛ5-УМ+70Ш4 356,9 7691 21,55 553660 20,5 31,5 715 300 1145
2хЛ5-УМ+70Ш5 375,1 8609 22,95 611400 23 36,5 725 300 1155
Показать все
Мы предоставляем инженерную поддержку, в случае заинтересованности свяжитесь с нами.
Команда инженеров
Оптимизация проектных решений
Подготовка
технико-экономических обоснований применения шпунтовых решений
Расчеты конструкций выполняются в программах GeoWall, PLAXIS
