Шпунт Ларсена Л5 - УМ

от единственного производителя горячекатаного шпунта в РФ.
Цены
от производителя
Длина шпунта
от 6 до 24 м
Доставим
по России и СНГ
Шпунты Ларсена Л5 - УМ от производителя

Шпунт Ларсена Л5-УМ горячекатаного способа изготовления производится с 1993 года на ЕВРАЗ Нижнетагильском металлургическом комбинате (ЕВРАЗ НТМК).


ЕВРАЗ НТМК является одним из крупнейших в России металлургических комбинатов с полным производственным циклом, включающим коксохимическое, доменное и конверторное производства и ряд сталепрокатных станов. Производственная мощность стана 1,15 млн. т./год обеспечивает ритмичное ежемесячное производство шпунта Л5-УМ с высокой скоростью и качеством.


Каждая партия шпунта сопровождается уникальным сертификатом качества.


Система менеджмента бизнеса уже долгие годы соответствует требованиям ISO 9001-2015, что подтверждается сертификатом DQS.

Схема секции
Размеры профиля, мм
Высота шпунта, мм
215
Расстояние между серединами замков одного шпунта, мм
506
Толщина боковых стенок, мм
11
Толщина полки, мм
23
Площадь поперечного сечения, см3
145,1
Упругий момент сопротивления, см³
Радиус закругления, см
Площадь покрытия,
м²/м
8,39
0,77±0,045*
1,54±0,045*
Момент инерции, см⁴
Масса, кг/м
Площадь сечения, см²
629,2
10224
113,8
145,1
16,24
3558,6
76509
227,8
290,2
1,54±0,045*
16,24
3558,6
76509
227,8
290,2
Одиночная свая
Двойная свая
Для метра стенки
Схема и технические характеристики шпунта Ларсена Л5-УМ
Схема секции
Тип
Упругий момент сопротивления, см³
Радиус закругления, см
Площадь покрытия м²/м
Момент инерции, см
Масса, кг/м
Площадь сечения, см²
Тип
Упругий момент сопротивления, см³
Радиус закругления, см
Площадь покрытия м²
Момент инерции, см⁴
Масса, кг/м
Площадь сечения, см²
Тип
*Допуск на посадочное положение замкового соединения
Длина шпунта Ларсена Л5-УМ
  • Шпунт изготавливают длиной от 6м до 24 м
  • Предельные отклонения длины шпунта ± 200 мм
  • Длина согласовывается при размещении заказа
Стали по классам прочности:
  • По ТУ 24107-008-00186269-2021: 240, 270, 320, 355, С345Д
  • По ГОСТ 27772: С255, С345
  • По ГОСТ 19281: 345
Классы 240 и 270 соответствуют классам прочности S240GP, S270GP, S320GP, S355GP по BS EN 10248-1. Класс С345Д соответствует классу прочности С345 по ГОСТ 27772 с массовой долей меди по анализу ковшевой пробы 0,20% - 0,30%.
Пример условного обозначения шпунта Л5-УМ из стали класса прочности С255 по ГОСТ 27772-2015 с техническими требованиями по ТУ 24107-008-00186269-2021: Шпунт Л5-УМ С255 ГОСТ 27772-2015 ТУ 24107-008-00186269-2021.
Введите данные и калькулятор выдаст точные данные по весу и длине.
Технические условия
Образец сертификата качества

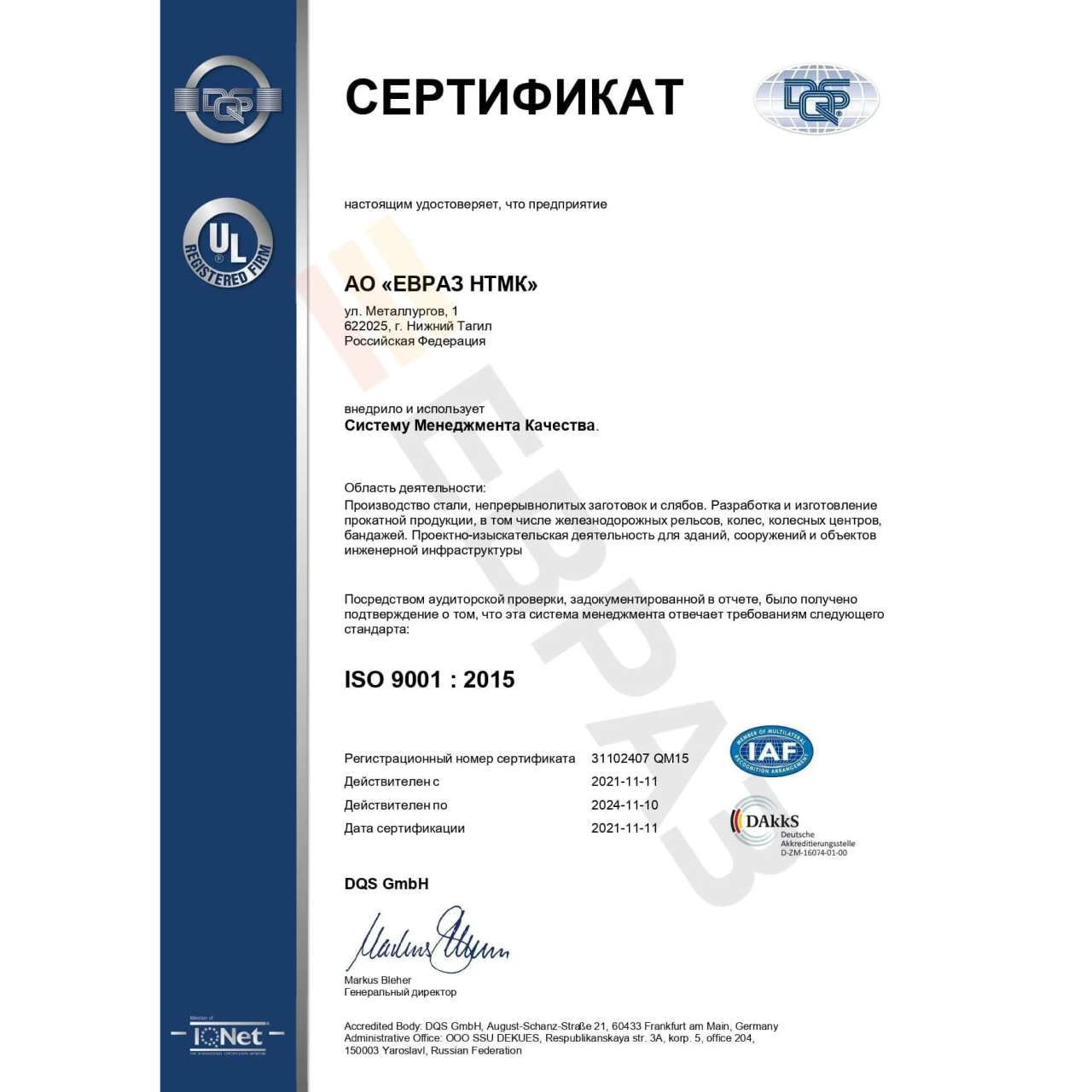

Сертификат ISO 9001:2015
Доставка
Тип транспорта
Длина, м
Тоннаж
Авто
6,0-16
18,5-20,0
Полувагон
7,0-12,5
60-68
Тошиба
Трубовоз
12,6-18,5
18,6-24,0
58-60
53-55
Погрузка шпунта разной длины в один вагон/тошибу/трубовоз невозможна
Доставка в течение 30 календарных дней с момента заключения договора.
Шпунт отгружается железнодорожным и авто- транспортом.
