Реконструкция автомобильной дороги

Реконструкция автомобильной дороги
Ограждение котлована из стальных труб Ø530 мм, шаг 1,2 м, заполненные бетоном марки В15 с 3-мя ярусами крепления из грунтовых анкеров (Ø25 мм, Ø32 мм, Ø36 мм сталью А500 с длиной корня 6-8 м, шаг 1,2 м)

Описание проекта

Эффект для заказчика

Снижение расхода бетона на 1356 м3
Повышение надежности и устойчивости устраиваемых котлованов ЛОС и КНС
Снижение количества грунтовых анкеров на 35%
Сокращение сроков строительно-монтажных работ за счет меньшего количества ярусов крепления

Базовое решение

Альтернативное решение

(КНС) (шаг двутавра 2 м) с 2-мя ярусами крепления из грунтовых анкеров (Ø36 мм с шагом 1,1-1,5 м, Ø40 мм с шагом 1,1 м, сталью А500 с длиной корня 8 м)
План котлована КНС

План котлована ЛОС

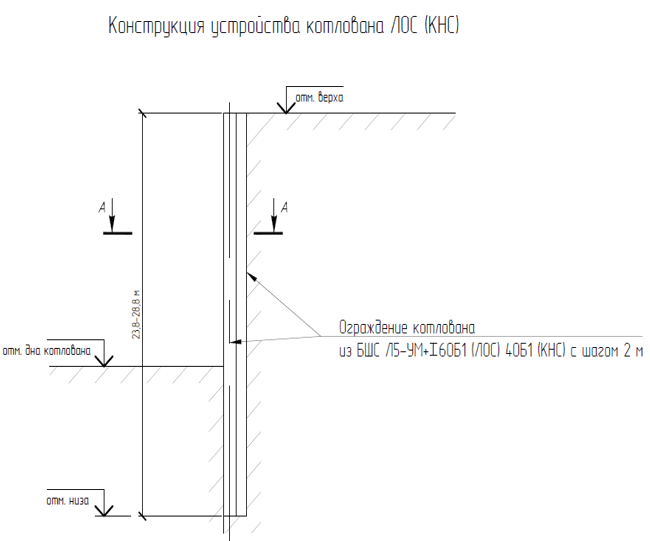

Конструкция устройства котлована БШС

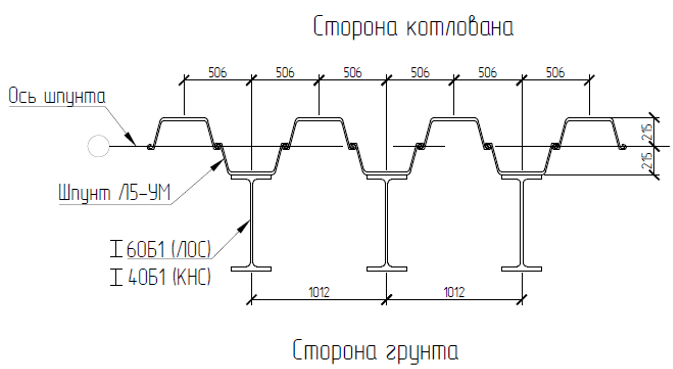

Разрез А-А
Локальные очистные сооружения (ЛОС) и канализационная насосная станция (КНС)
Ограждение котлована из БШС: шпунт Л5-УМ+двутавр 60Б1 (ЛОС) (шаг двутавра 2 м) и шпунт Л5-УМ+двутавр 40Б1
