Строительство очистных сооружений

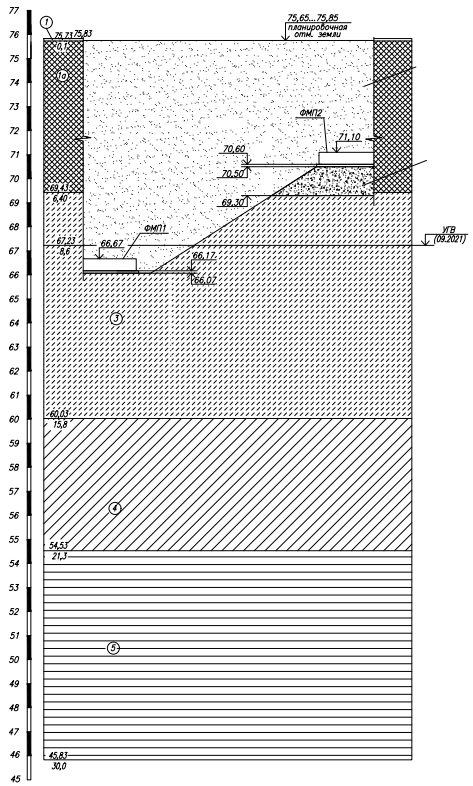

Ограждение котлованов из шпунта Л5-УМ длиной 16 м для котлованов №1, 3, 4 глубиной 6,5–7,3 м; длиной 17 м для котлована №2 глубиной 6,5–10,0 м.

Суммарная металлоемкость ограждения котлована из шпунта Л5-УМ – 1371 т.

Оптимизация длины шпунта. Упрощает строительно-монтажные работы сооружения, следовательно, ускоряют сроки строительства.

На основании расчетов в программном комплексе Geowall получена оптимизация длин шпунта Л5-УМ: длиной 10,5 м для котлована №1; длиной 19,5 м для котлована №2; длиной 12,0 м для котлована №3; длиной 8,4 м для котлована №4.

Суммарная металлоемкость ограждения котлована из шпунта Л5-УМ – 1068 т.

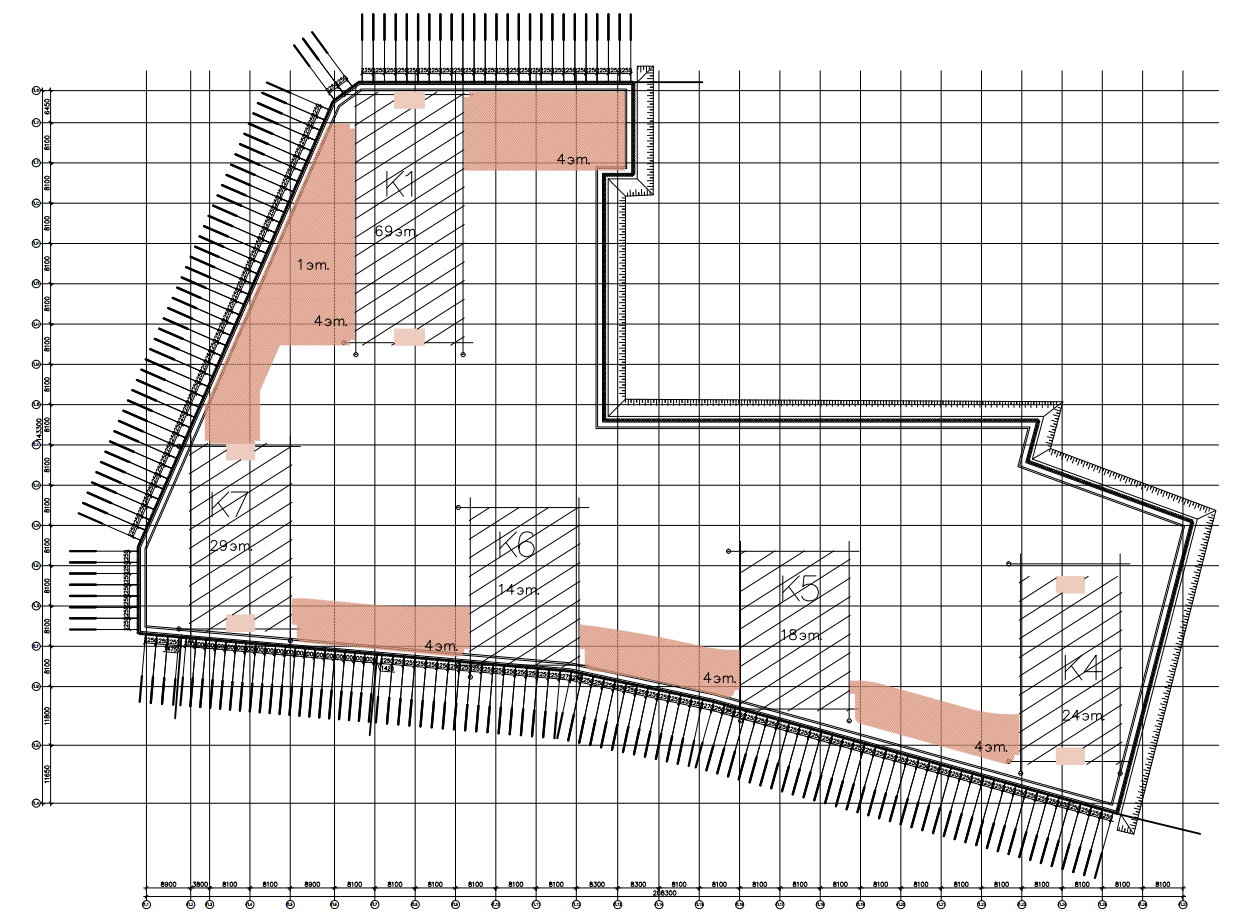

Строительство очистных сооружений. Ограждение котлованов №1 - №4.

—

Снижение расхода стали на ограждение котлована на 22%.

Проверка прочности запроектированного решения по ограждению котлована.
